在SMT貼片加工中，元器件錯位是一個頻現的挑戰，它可能引發電路板功能失效或性能波動。為了有效應對這一問題，我們需深入剖析其成因，并采取針對性的解決方案，下面廣州貼片加工廠佩特精密給大家簡單介紹一下常見的應對策略。

一、錯位現象概述

SMT貼片加工過程中，元器件未能精確落位于預設焊盤之上，出現偏移或旋轉，這便是元器件錯位。此類錯位會干擾電路連接，甚至導致電氣性能異常。

二、成因剖析

焊膏印刷精度不足：模板錯位、厚度不均或鋼網設計缺陷，均會造成焊膏分布不均，影響元器件貼裝的準確性。

貼片機精度問題：吸嘴不對中、貼裝頭校準偏差或真空吸力不足，均可能使元器件在吸取或貼裝時發生偏移。

焊膏粘性缺陷：焊膏粘度不當，元器件貼裝后易移位，特別是在PCB移動或振動時。

回流焊溫控不當：回流焊溫度曲線控制不準確，可能導致元器件在焊接時“游走”或偏移。

PCB設計缺陷：焊盤設計不合理，如尺寸過小或布局不佳，會增加元器件錯位的風險。

三、解決方案

3.1 提升焊膏印刷工藝

確保鋼網與PCB精確對齊，采用高精度印刷設備及自動對位系統。

嚴格控制焊膏粘度和厚度，確保其粘附力適中，防止元器件移位。

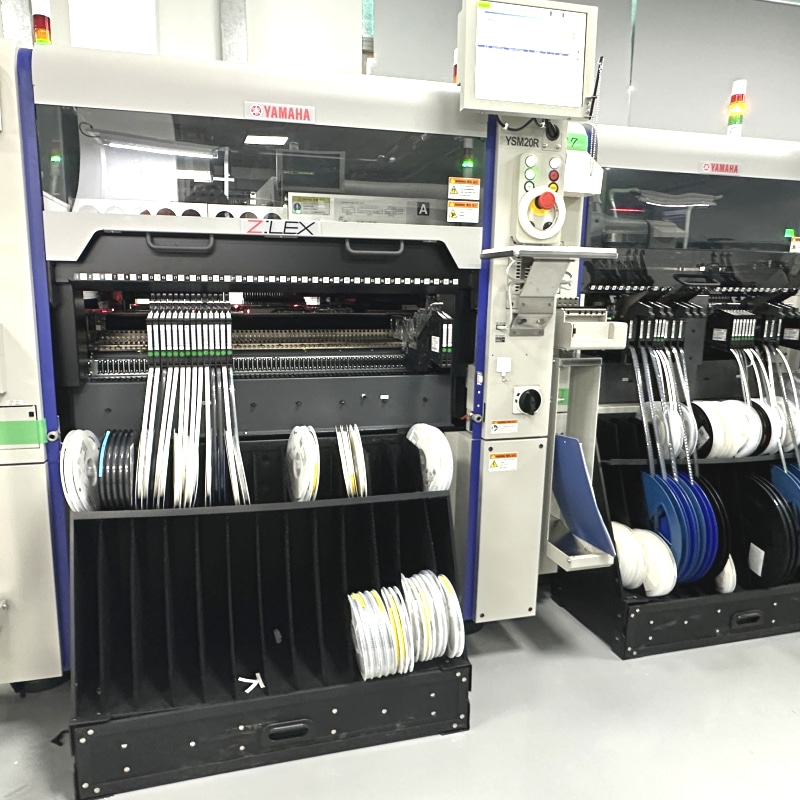

3.2 優化貼片機性能

定期對貼片機進行校準，確保其貼裝精度。

檢查并維護吸嘴，確保其清潔且吸力充足。

在程序中精確設置元器件放置坐標，確保貼裝精度。

3.3 精準控制焊膏粘度

根據元器件的重量和尺寸，選擇適宜的焊膏粘度。

定期監控焊膏的存儲環境和使用期限，確保其性能最佳。

3.4 優化回流焊溫度管理

調整回流焊溫度曲線，確保溫度變化平穩，防止元器件漂移。

檢查回流焊爐的均勻性，減少熱脹冷縮現象。

3.5 改進PCB設計

優化焊盤設計，確保其與元器件匹配，避免錯位。

合理布局元器件，減少貼裝時的干擾和誤差。

3.6 強化檢測環節

使用自動光學檢測（AOI）設備，及時發現并糾正錯位元器件。

定期對每批次PCB進行抽查，確保貼裝精度。

四、總結

通過提升SMT貼片加工的焊膏印刷精度、優化貼片機性能、精準控制焊膏粘度、優化回流焊溫度管理、改進PCB設計以及強化檢測環節，我們可以有效降低元器件錯位的發生率。在生產過程中，需對各環節進行嚴格把控，確保貼片精度滿足設計要求，從而保障電路板的穩定性和性能。
